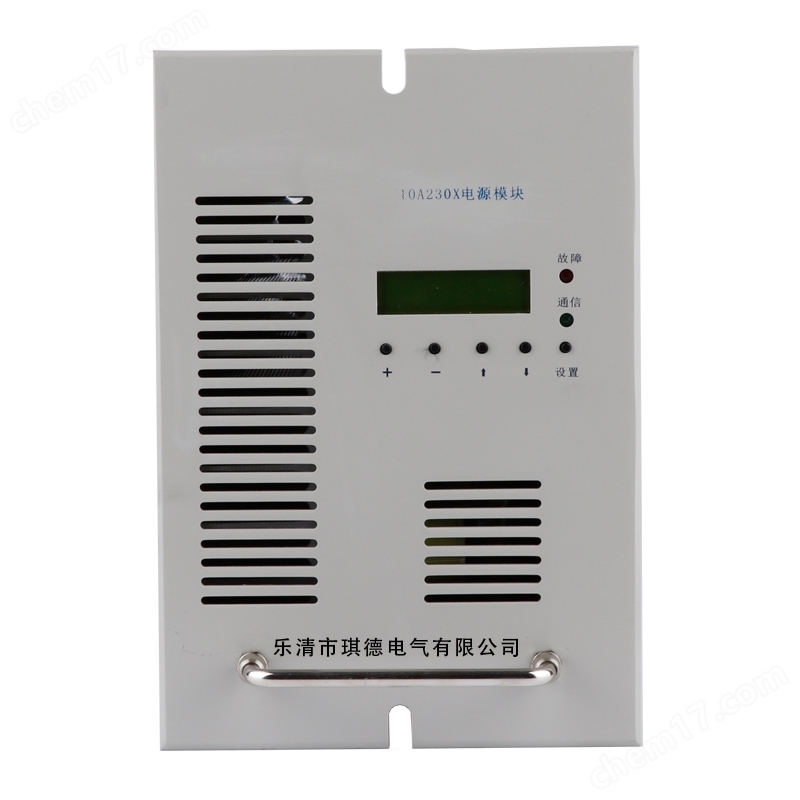

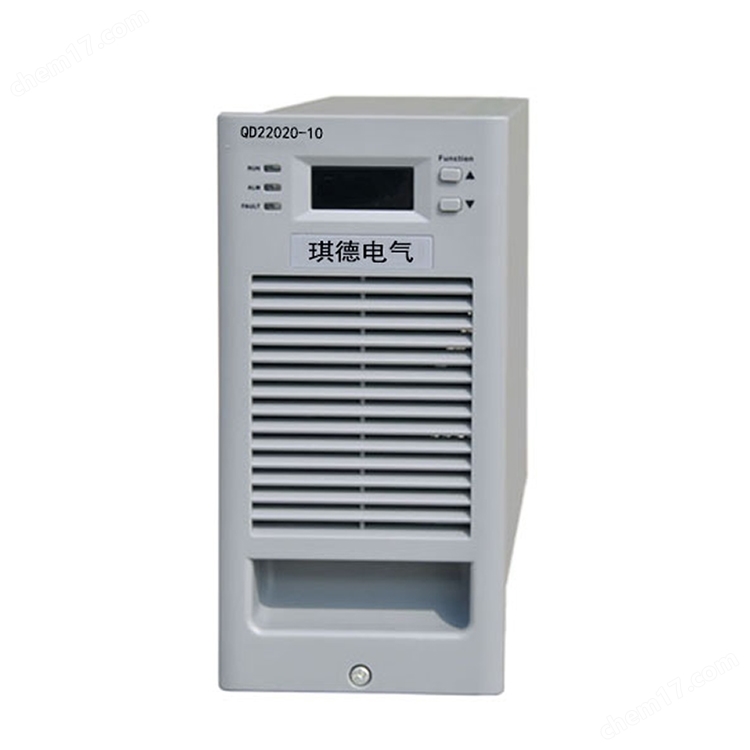

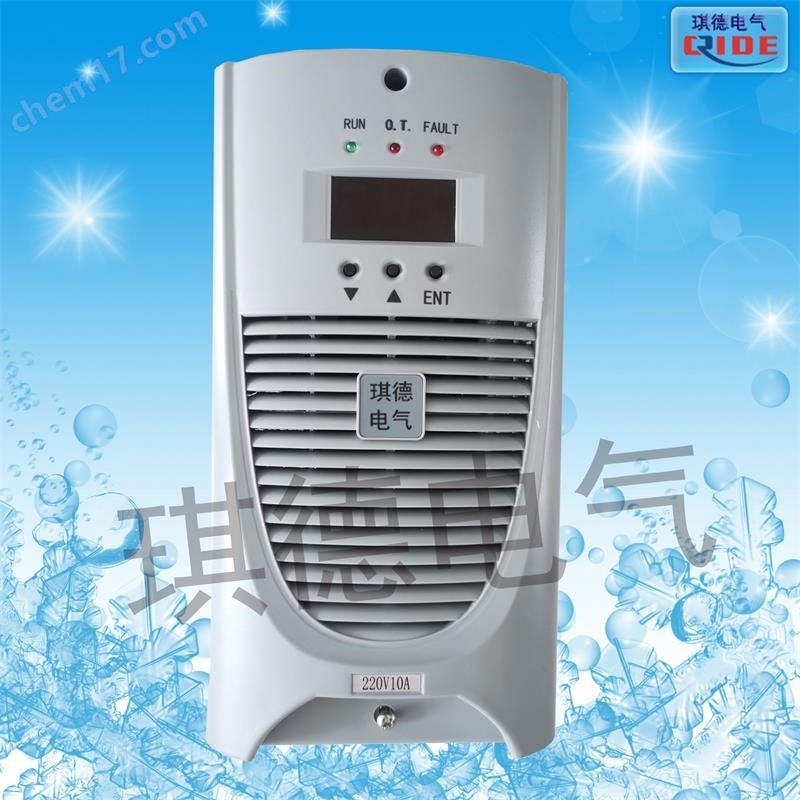

全新高頻整流模塊JZ22010ZZ直流屏充電機FYF-10A/220廠家供應，JZ22010TZ，充電模塊JZ11010ZZ，JZ11020ZZ，高頻整流器JZ22010T，JZ22005T，JZ-22010D，JZ-22010C，JZ-22010E，F(xiàn)YF-05A/220，直流屏電源裝置FYF-10A/110，F(xiàn)QZM-10A220V，F(xiàn)QZM-05A220V，F(xiàn)QZM-10A110V，F(xiàn)QZZ10A220V，F(xiàn)QZZ05A220V整流模塊，F(xiàn)QZZ10A110V，F(xiàn)QZMT-03A220V-2電源模塊FQZMT-05A220V，F(xiàn)QZMT-10A220V，F(xiàn)QZMT-10A110V，F(xiàn)QZMT-20A110V浮充模塊

GZDW系列觸摸屏式程控直流電源屏是采用了直流屏高頻開關電源與觸摸屏相組合的充放電方法，結合本公司多年研制的一套系統軟件而構成的新一代無人職守直流電源產品。它的各部分元件都選用了目前國內外最合適、高可靠的器件。

同傳統直流屏相比，它的顯示操作單元配置了觸摸屏，采用人機對話方式可直觀操作；采用對直流屏各組成單元實時掃描實現全面監測和閉環控制；它功率輸出單元配置了高頻開關電源和采用冗余配置，可將交流電源可靠地轉變成高品質的直流電源；它的電池選用了高性能免維護的電池。

GZBW1程控直流電源屏設計參照了電力部《DL/T45P-2000》技術標準，能可靠滿足輸配電系統正?；蚍钦顟B(tài)下的直流控制電源和高低電壓開關分合閘的供電需求，能直接實現“四遙” ，它廣泛適用于500KV以下的變配電站和60萬KW以下發電廠的直流操作電源需求。

本產品自動化程度高，作為常規操作它對值班人員的專業知識要求并不高，遵照本使用手冊都能進行操作。

2． 使用環境

2.1 海撥高度不超過于1000米。

2.2 環境溫度-10～＋50℃ 。

2.3 日平均相對濕度不大于95％，月平均相對濕度不大于90％。

2.4 無強烈振動和沖擊，無強烈電磁場干擾。

2.5 周圍無嚴重塵土、爆炸危險介質、腐蝕金屬和破壞絕緣的有害氣體、導電微粒和嚴重的霉菌。

2.6 垂直傾斜度不大于5度。

全新高頻整流模塊JZ22010ZZ直流屏充電機

3． 技術指標

3.1 三相交流輸入電壓380V（+15%，-10%），頻率50 HZ±0.5 。

3.2 控制母線直流輸出電壓： 220V或110V。

3.3 控制母線直流輸出電流額定值：可選。

3.4 免維護全密封鉛酸蓄電池的電池容量額定值：可選。

3.5 控制母線電壓穩定度 ≤±0.2%。

3.6 控制母線電壓紋波系數 ≤±0.1%。

3.7 恒流精度 ≤±0.5%。

3.8 合閘母線電壓 ≤+15%，10%。

3.9 限流輸出電流(A)：1.2I_N。

3.10 效率 ≥90%。

3.11 功率因數 ＞0.90。

3.12 響應速度：0.2ms。

3.13 整機噪聲 ≤50dB。

3.14 均流方式：自動均流。

3.15 諧波：無干擾。

3.16 輸入端高電壓沖擊：四級防雷保護。

觸摸屏采用MCGS觸摸屏7英寸雙背景光屏面，工作電源取自BL-M-01，觸摸屏畫面容量256幅畫面，歷史資料儲量53712K。

觸摸屏具有如下功能：

5.2.3.1屏幕顯示功能

a. 開機顯示直流屏型號、規格及生產廠資料。

b. 主畫面顯示直流屏電氣原理圖。

c. 分畫面顯示直流屏各結構單元當前狀態，包括交流保護、充電機、控母調壓硅鏈、電池組、電池、絕緣。

d. 分畫面顯示各計量項目數據，包括交、直電流、電壓和時間。

e. 顯示均充、浮充、單體電池電壓。

f. 分畫面顯示告警項目及超限值，包括充電機故障，絕緣不良，交、直流過壓、過流。

5.2.3.2屏幕操作功能

通過對觸摸屏液晶屏幕輕觸輸入，觸摸屏實現下述信號鍵入：

a. 選擇屏幕密碼等級。

b. 選擇顯示畫面。

c. 調整背景光。

d. 鍵入觸點（ON/OFF）信號。

e. 設置數據，設置報警上、下限，修改運行參數。

5.2.4控母調壓硅鏈

由于充電模塊同時要為電池和控母供電，因此控母線調壓硅鏈?zhǔn)冀K處于工作狀態?？啬刚{(diào)壓硅鏈可通過手/自動切換開關選擇自動或手動三種方式控制，五檔35V無觸點調壓，調壓精度≤2.6%。

5.3 通訊

5.3.1 四遙

5.3.1.1“遙信”

控制母線過電壓、欠電壓；母線絕緣故障；交流電源失電、缺相；交流供電一路、二路狀態；充電狀態（均充、浮充）；充電模塊狀態（正常、故障）。

5.3.1.2“遙測”

交流輸入電壓；控制母線電壓；控制母線電流；合閘母線電壓；充電電流；單體電池電壓；電池組電壓。

5.3.1.3“遙控”

充電模塊開啟；均充/浮充電狀態轉換。

5.3.1.4“遙調”

柜內電壓、電流、時間等各項設置值的調整。

5.3.2通訊協議（MODBUS RTU）

5.3.2.1通訊格式

a. 傳送格式：RS232。

b. 波特率：9600。

c. 奇偶校：無校驗。

d. 通訊字節格式：一個起始位，八個數據位，一個停止位。

5.3.2.2幾點通訊說明：

①遙控功能中，不允許有充電模塊、控制模塊關閉功能是為了防止遙控誤操作引起系統失敗。

②遙控、遙調功能中都有加權密級按不同等級操作不同內容。
